Фильтры структур в «Полигоне»

Фильтры графов в «Полигоне» – это специальные таблицы, задающие выбранное подмножество графов из базы.

Фильтры создаются различными способами:

  • решателями-фильтрами (проверяющими, удовлетворяют ли графы определённому критерию);
  • инструментом сравнения таблиц (который может сохранить подмножество структур, на которых значения данных совпадают или не совпадают);
  • средством анализа статистики (которое может сохранить подмножество структур, на которых значения данных близки к среднему, минимальному или максимальному);
  • поиском (в режиме сохранения результатов поиска в фильтр);
  • пользователем, см. рисунок (при этом возможна не только пометка вручную отдельных структур, но и наложение уже имеющихся в базе данных фильтров по схеме «И» или «ИЛИ»).

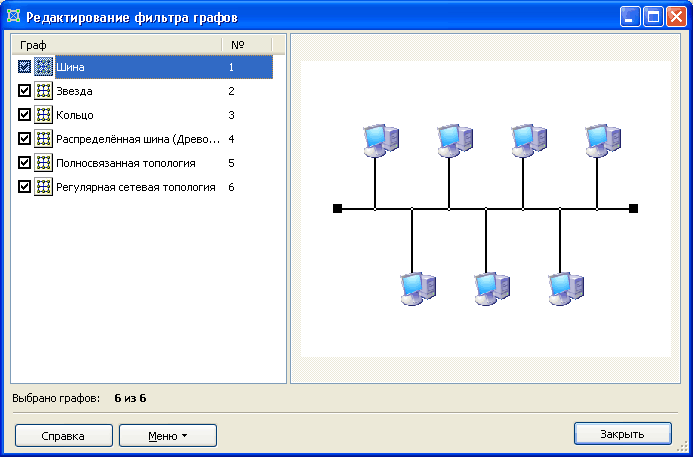

Фильтр графов
Окно редактирования фильтра структур

Решатели-фильтры также используются в «СТРИН» для проверки свойств отдельных структур.

«Полигон» использует фильтры для:

  • удаления выбранного набора графов;
  • создания файлов с изображениями выбранного набора графов;
  • экспорта выбранного набора графов в файлы других форматов;
  • создание новой базы графов, содержащей выбранный набор графов;
  • поиска графов в базе (как в специальном типе поиска по фильтру, так и для ограничения области поиска в других типах поиска).

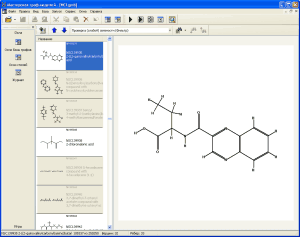

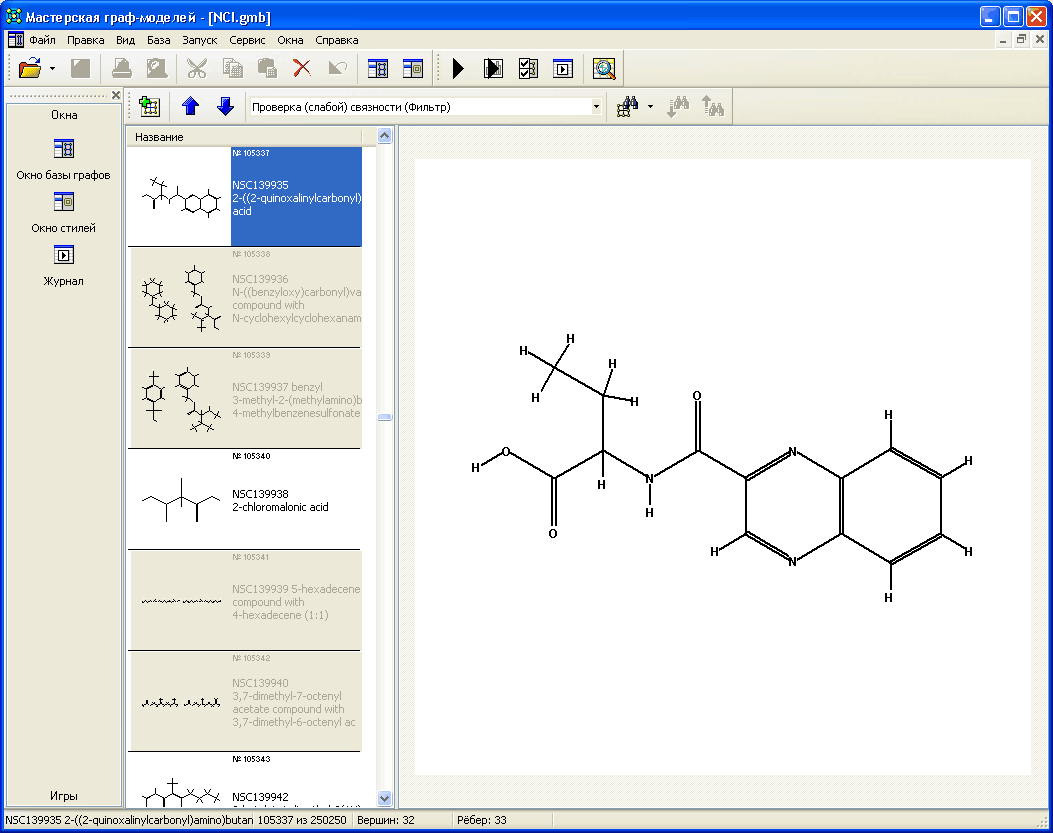

Фильтр в окне базы графов
Отображение фильтра в окне базы структур
На рисунке показан фильтр на связность графа

Фильтр может быть показан непосредственно в окне базы структур. Для этого служит список названий сохранённых таблиц-фильтров на панели инструментов. Графы, не удовлетворяющие фильтру, затемняются в списке графов серым цветом. «Полигон» даёт возможность использовать выбранный таким образом фильтр для ограничения области поиска.
